Zawiesia cięgnowe specjalnego przeznaczenia - cz. II
Poprzednia publikacja z tego cyklu traktowała o zawiesiach ogólnego przeznaczenia, stosowanych powszechnie w przemyśle transportowym. Kontynuując temat zawiesi, w niniejszej części zaprezentujemy zawiesia cięgnowe specjalnego przeznaczenia.
Zawiesia ogólnego przeznaczenia to osprzęt uniwersalny, produkowany z materiałów takich jak liny, łańcuchy, włókna naturalne i sztuczne, głównie poliester i polipropyl, czy też nowszy materiał, jakim jest aramid.
Zastosowanie zawiesi tradycyjnych jest jednak w niektórych sytuacjach niemożliwe –wówczas projektuje się zawiesia specjalnego przeznaczenia, wykonywane w innej technologii, z uwzględnieniem jednostkowych wymagań środowiska pracy. Dzieje się to głównie wtedy, gdy podnoszone ładunki nie mają na wyposażeniu standardowych zaczepów do zamocowania zawiesia, a także w przypadkach, kiedy względu na niesprzyjające środowisko pracy niemożliwe jest zastosowanie tradycyjnych rozwiązań oraz wówczas, gdy skorzystanie z zawiesi ogólnego przeznaczenia może być utrudnieniem lub zagrożeniem bezpieczeństwa w czasie transportu.
Stalowe zawiesia pasowe
Doskonałym przykładem zawiesi cięgnowych specjalnego przeznaczenia są stalowe. Zawiesia pasowe w standardowej wersji wykonuje się zazwyczaj z poliestru bądź polipropylenu, bywają jednak takie środowiska pracy, w których ich użycie oznaczałoby uszkodzenie samych zawiesi bądź przenoszonego ładunku.
W takich okolicznościach można zastosować zawiesia pasowe stalowe.
Zawiesia pasowe stalowe produkowane są w kształcie szerokiego pasa plecionego z drutów stalowych, wyposażone w uchwyty wykonane z blachy stalowej. Konstrukcja takich zawiesi oraz użyty materiał owocują efektem łączącym w sobie zalety zawiesi pasowych oraz łańcuchowych. Duża powierzchnia, którą stalowy pas przylega do ładunku, a także jego elastyczność i możliwość dopasowania się do kształtu przenoszonego ładunku, pozwalają uniknąć jego potencjalnych uszkodzeń.
Drut stalowy sprawia, że są odporne na nawet bardzo wysokie temperatury, co pozwala na stosowanie tego typu zawiesi w specyficznych warunkach pracy, w których niemożliwe jest użycie zawiesi pasowych wykonanych z włókien sztucznych.
Zaprezentowane na zdjęciach zawiesia pasowe stalowe typu wykorzystywane są do podnoszenia i przenoszenia krążków stali podatnych na uszkodzenia w środowisku pracy o podwyższonej temperaturze.

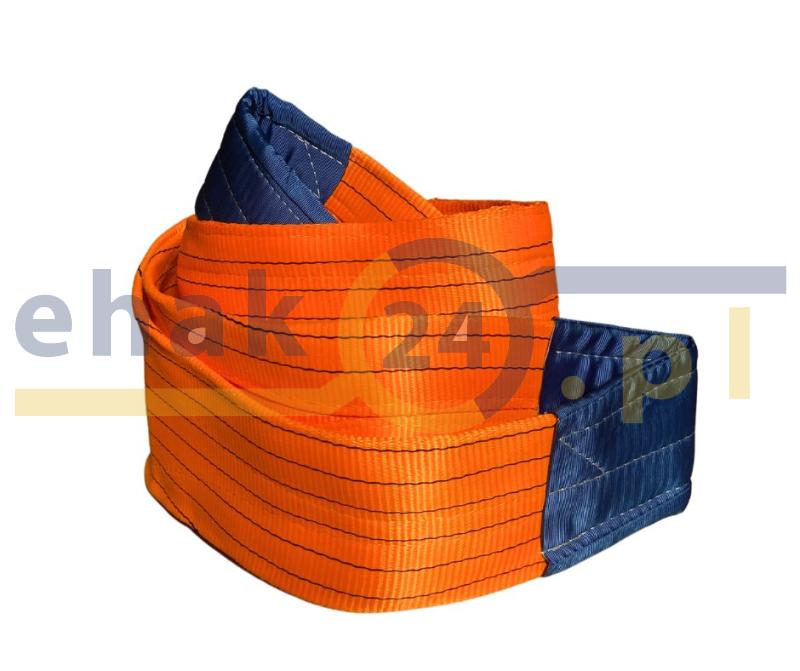

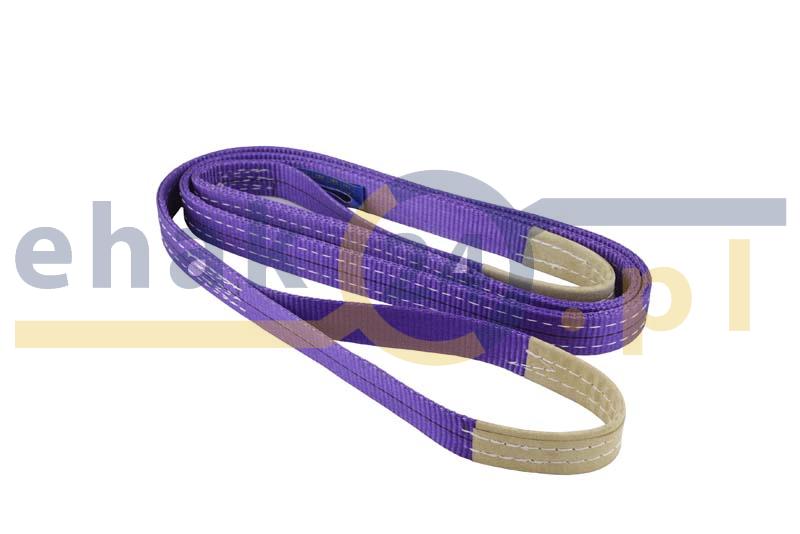

Sprawdź powiązane produkty w sklepie:
Chustowe zawiesia pasowe
Chustowe zawiesia pasowe to zawiesia spec
jalnego przeznaczenia produkowane w sposób zbliżony do standardowych zawiesi pasowych ogólnego zastosowania.
Do produkcji zawiesi chustowych używa się analogicznych materiałów, jednakże mają odmienną konstrukcję, a dokładniej – większą powierzchnię przylegania do przenoszonego ładunku. Mają tym samym zalety i wady takie, jak standardowe zawiesia pasowe.
Konstrukcja chustowych zawiesi pasowych umożliwia ich użycie w transporcie ładunków podatnych na zagięcie, złamanie lub uszkodzenia mechaniczne oraz delikatnych. Stosuje się je wtedy, gdy wymiary i kształt ładunku wymagają podparcia go na czas przenoszenia pod całą lub większą powierzchnią – inaczej niż dzieje się to w przypadku standardowych zawiesi pasowych.
Zawiesia prętowe sztywne
Przykładowym rozwiązaniem
zawiesi cięgnowych specjalnego przeznaczenia są zawiesia o sztywnych cięgnach prętowych.
Służą np. do podnoszenia i transportu butli do przechowywania gazów technicznych. Ze względu na brak stałych elementów zaczepowych, wykorzystano w tej roli przeznaczone standardowo do mocowania reduktora gwintowane gniazdo butli. W celu przystosowania do nich cięgna zawiesi, zakończono je gwintem metrycznym, który na czas transportu wkręcany jest w miejsce montażu reduktora.
Rozwiązanie zastosowano w przedsiębiorstwie wytwarzającym butle do gazów technicznych – zawiesia sztywne prętowe stanowią tu wyposażenie linii produkcyjnej na etapie wykonywania zewnętrznej powłoki ochronnej butli.
Wspomnianą linię obsługuje docelowo ok. 100 sztuk zawiesi cięgnowych o cięgnach sztywnych.
Przedstawione w publikacji zawiesia specjalnego przeznaczenia stanowią jedynie niewielki procent stosowanego specjalistycznego osprzętu służącego do transportowania. W zależności od zapotrzebowania powstają również projekty indywidualnych rozwiązań technicznych, wykorzystujących dostępne na rynku materiały służące do produkcji zawiesi. Ich konstrukcja i parametry dostosowywane są indywidualnych wymagań i potrzeb.
FAQ
1. Jakie informacje techniczne należy przygotować przed wysłaniem zapytania o zaprojektowanie zawiesia specjalnego?
Projektowanie zawiesi specjalnych, takich jak trawersy, belki podnoszące, uchwyty lub dedykowane przyrządy do konkretnych ładunków, wymaga zebrania dokładnych danych technicznych. Przygotowując zapytanie ofertowe, należy określić:
-masę ładunku oraz położenie środka ciężkości,
- rysunek lub wymiary ładunku wraz z punktami mocowania/chwytu,
- sposób podnoszenia i wymagany układ pracy zawiesia,
-warunki pracy, takie jak temperatura, wilgotność, obecność substancji chemicznych, praca w strefie zagrożenia wybuchem ATEX lub inne czynniki środowiskowe,
- - parametry urządzenia podnoszącego, z którym zawiesie będzie współpracować, w tym typ urządzenia, udźwig, wymiary i konstrukcję haka suwnicy lub żurawia,
- - wymagania dotyczące sposobu obsługi, częstotliwości pracy oraz oczekiwanej żywotności osprzętu
Kompletne dane wejściowe pozwalają konstruktorom przygotować rozwiązanie spełniające wymagania bezpieczeństwa, dobrać odpowiednie materiały oraz opracować dokumentację techniczną dla projektowanego osprzętu.
2. Czy zawiesia specjalnego przeznaczenia o sztywnych cięgnach prętowych podlegają pod dozór techniczny UDT?
Zawiesia specjalne o sztywnych cięgnach prętowych oraz dedykowane uchwyty podnoszące są traktowane jako osprzęt do podnoszenia współpracujący z urządzeniami dźwignicowymi. W odróżnieniu od urządzeń takich jak suwnice czy żurawie, typowe zawiesia nie podlegają odrębnej rejestracji i odbiorowi UDT jako samodzielne urządzenia UTB.
Nie oznacza to jednak braku wymagań dotyczących ich bezpiecznego użytkowania. Podczas kontroli urządzenia dźwignicowego może być wymagane przedstawienie dokumentacji technicznej osprzętu, potwierdzającej jego parametry, przeznaczenie i prawidłowy dobór.
Użytkowanie zawiesia specjalnego bez wymaganej dokumentacji lub bez możliwości potwierdzenia jego parametrów może skutkować wycofaniem osprzętu z eksploatacji do czasu wyjaśnienia niezgodności.
3. Jakie dokumenty prawne musi posiadać dedykowane zawiesie specjalne, aby mogło być legalnie użytkowane w zakładzie?
Niezależnie od tego, czy zawiesie jest produktem seryjnym, czy jednostkowym wyrobem zaprojektowanym pod konkretną linię produkcyjną, producent powinien dostarczyć dokumentację umożliwiającą jego prawidłowe użytkowanie i identyfikację.
Podstawowe dokumenty obejmują:
Deklarację zgodności UE (WE/CE) – potwierdzającą spełnienie wymagań właściwych przepisów i zastosowanych norm,
instrukcję użytkowania/eksploatacji – zawierającą zasady prawidłowego stosowania, kontroli, konserwacji oraz kryteria wycofania z użytkowania,
dokumentację jakościową lub odbiorową – np. świadectwa materiałowe, protokoły badań lub prób, jeżeli są wymagane dla danego rozwiązania.
Zawiesie specjalne powinno posiadać trwałe oznaczenie identyfikacyjne zawierające co najmniej informacje wymagane przez producenta, w tym m.in. numer identyfikacyjny oraz dopuszczalne obciążenie robocze WLL (DOR).
Pełna dokumentacja pozwala potwierdzić parametry techniczne osprzętu i ułatwia jego prawidłową eksploatację oraz ocenę podczas kontroli.
