Uchwyt klamrowy ZZ to konstrukcja tworząca stały punkt zaczepowy na belce. Zawiesie klamrowe, mocowane na teowniku lub dwuteowniku, służy jako stabilny i pewny łącznik we współpracy z dowolnym wciągnikiem lub zawiesiem. Ten certyfikowany przyrząd będzie świetnym uzupełnieniem do posiadanego sprzętu.
Uchwyt do belek zawdzięcza swoją wytrzymałość wmontowanej śrubie dociskowej, która mocno przywiera kleszczową konstrukcję do belki. Dzięki dwóm różnym typom wykonania uchwytu ZZ, element ten przystosowany jest do różnych zastosowań.
Wyróżniamy poniższe wersje:
-
ZZ-S – uchwyt belkowy ze sworzniem (wygodne połączenie z dużymi hakami)
-
ZZ-U – uchwyt klamrowy z uchem (wygodne połączenie z mniejszymi hakami, ogniwami, szaklami).
Każda z wersji posiada określone modele, różniące się wymiarami i możliwym obciążeniem – szczegóły techniczne przedstawiamy w tabeli poniżej.
Właściwości:
-
przydatna jako urządzenie przenośne do robót montażowych i remontowych,
-
służy jako akcesorium do szybkiego montażu wciagników ręcznych na belkach I , IPE , HEB , HEA , T,
-
minimalne wymagania konserwacyjne,
-
obciążenie nie może przekroczyć wskazanego dopuszczalnego udźwigu.
Wykonanie:
-
urządzenie wykonane ze stali i z tworzywa sztucznego,
-
wersja:
-
ze sworzniem (model ZZ-S),
-
z uchem (model ZZ-U).
Deklaracja zgodności: CE (Certyfikat Europejski)
|

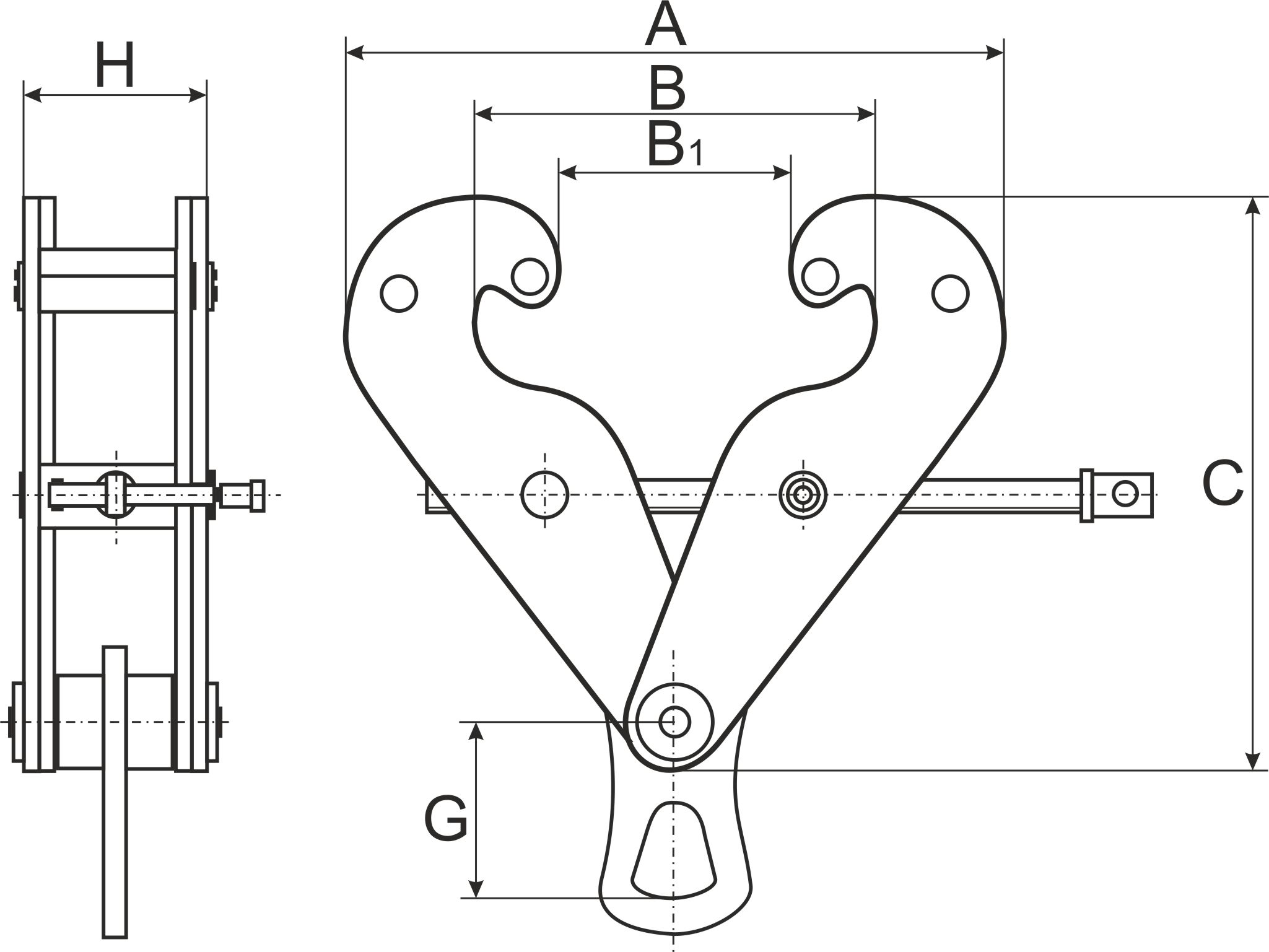

Parametry: |
|
Model |
Udźwig
[t] |
A
max
[mm] |
B
max
[mm] |
B1
max
[mm] |
C
max
[mm] |
G
[mm] |
H
max
[mm] |
Waga
[kg] |
|
ZZ-2S |
2.0 |
360 |
270 |
220 |
220 |
- |
81 |
2.9 |
|
ZZ-3S |
3.2 |
415 |
300 |
235 |
285 |
- |
85 |
6.5 |
|
ZZ-5S |
5.0 |
415 |
300 |
235 |
285 |
- |
93 |
8.4 |
|
ZZ-2U |
2.0 |
360 |
270 |
220 |
220 |
57.5 |
81 |
3.1 |
|
ZZ-3U |
3.0 |
415 |
300 |
235 |
285 |
81 |
85 |
7 |
|
ZZ-5U |
5.0 |
416 |
300 |
235 |
285 |
88 |
93 |
9 |
|
ZZ-10U |
10.0 |
415 |
300 |
235 |
285 |
120 |
109 |
15.5 |
