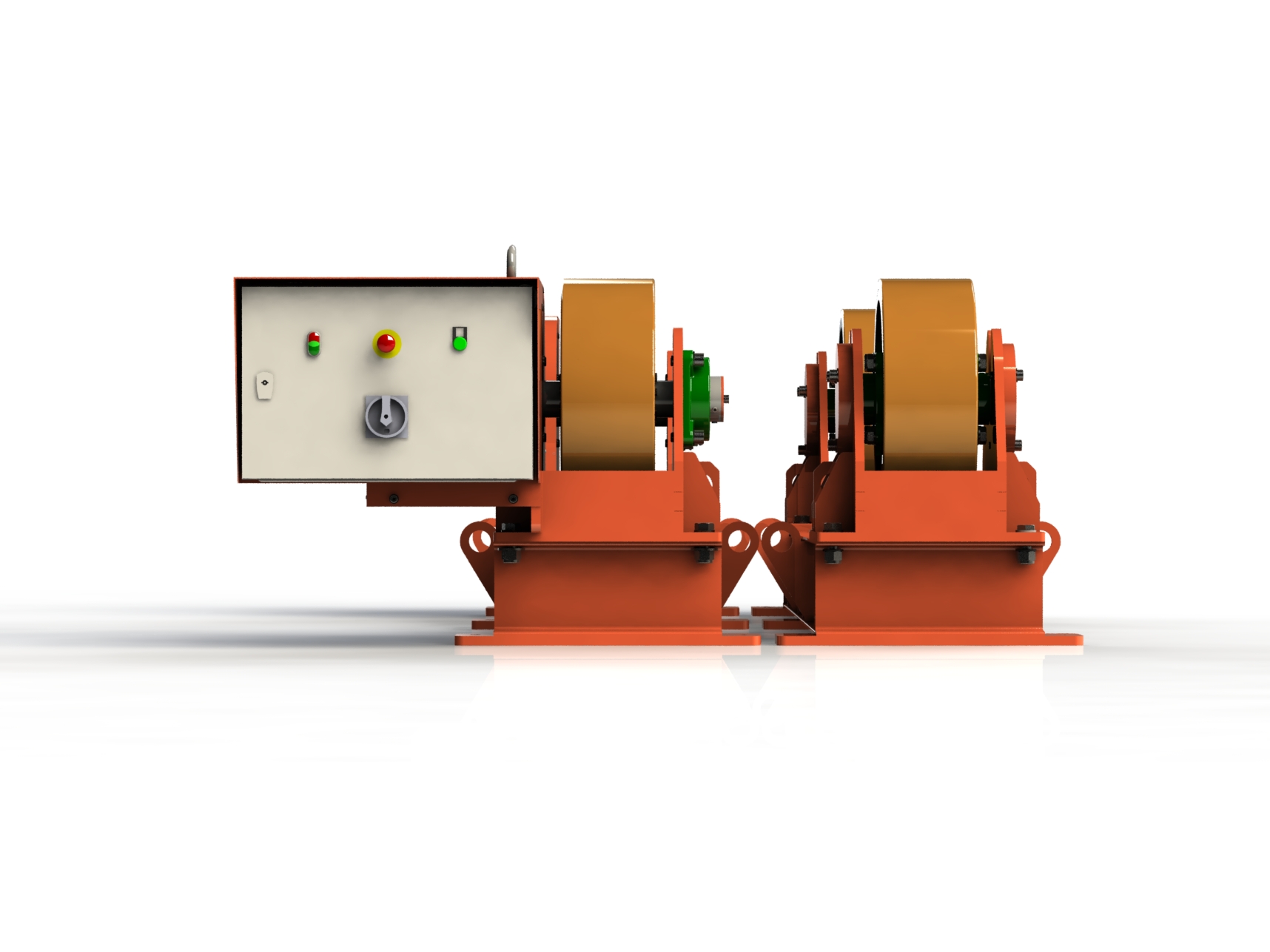

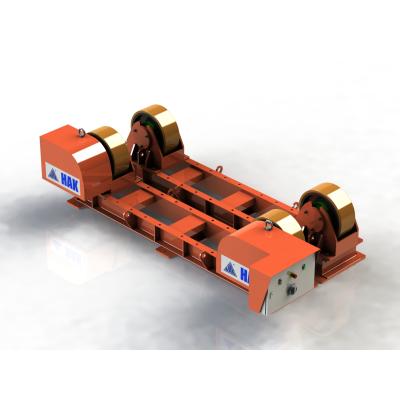

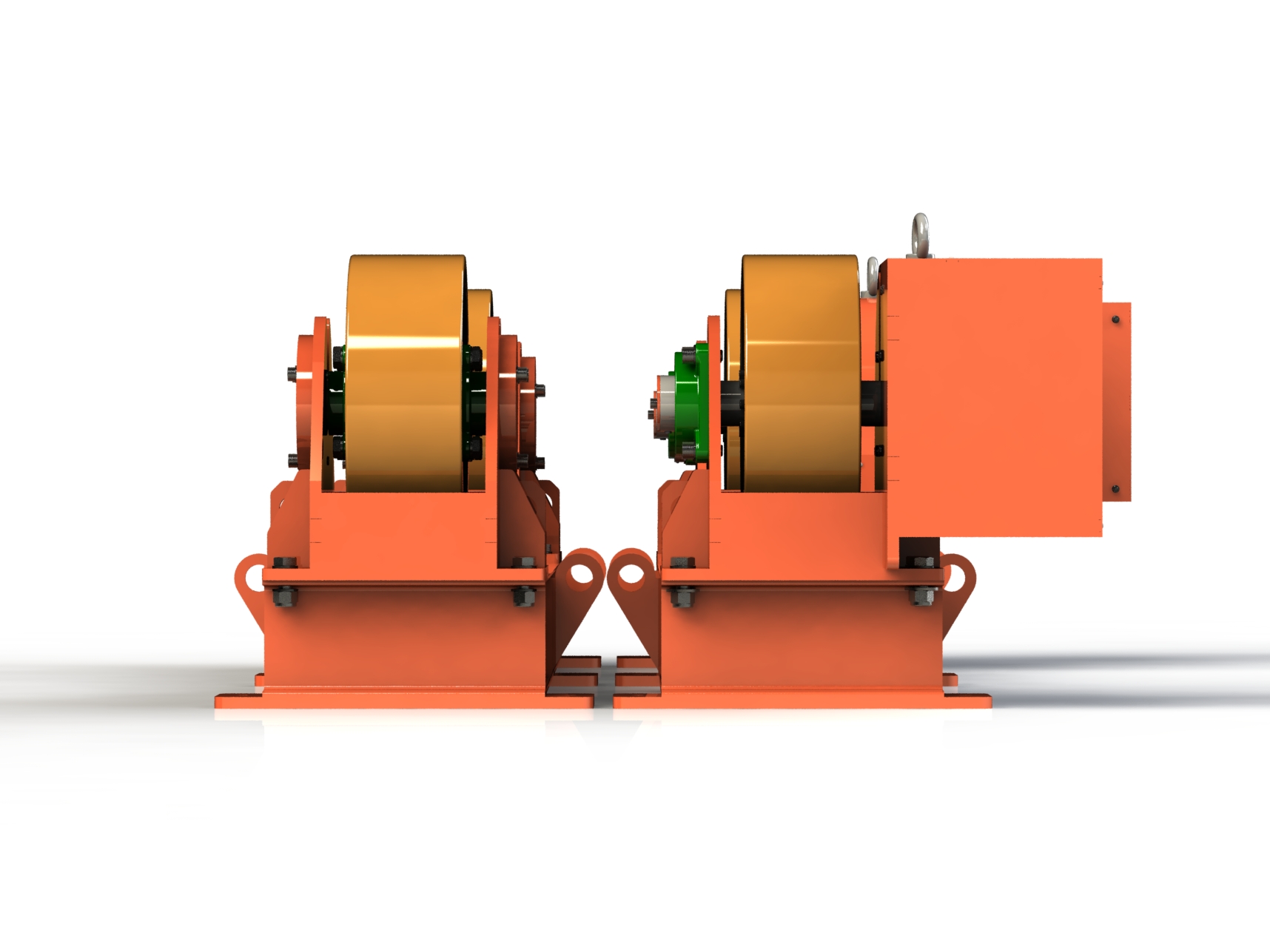

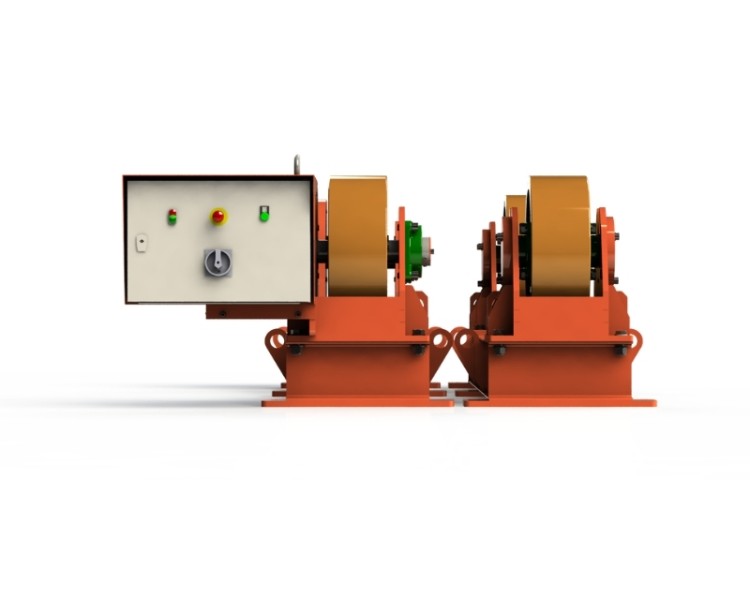

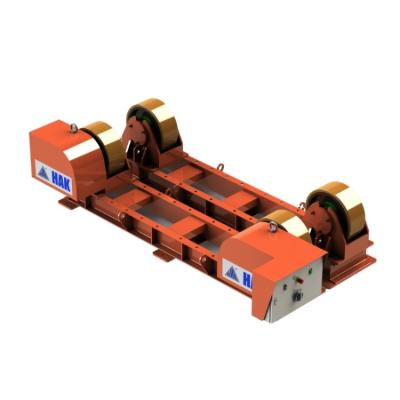

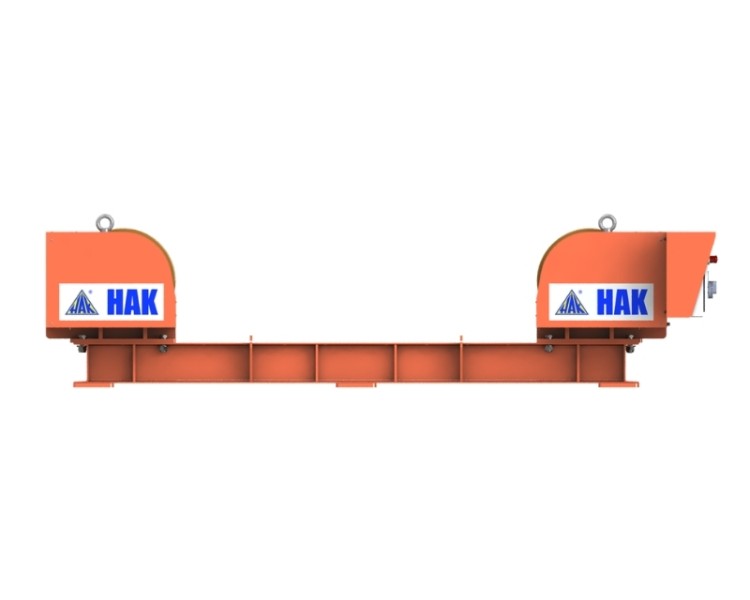

Obrotniki rolkowe konwencjonalne
Obrotniki rolkowe konwencjonalne serii HOBR stanowią niezastąpione narzędzie przy pozycjonowaniu i obracaniu ciężkich elementów o cylindrycznych kształtach podczas prac spawalniczych i montażowych. Odpowiednio dobrane motoreduktory gwarantują wysoki moment obrotowy w pełnym zakresie prędkości, co zapewnia płynny obrót bez szarpnięć i przeskoków, niezależnie od wagi elementu. Typoszereg obejmuje modele o nośności od 3000 do 100 000 kg, przeznaczone do elementów o średnicy od 30 do nawet 8000 mm.
Najważniejsze cechy
-
nośność od 3 do 100 ton,
-
płynny obrót bez szarpnięć dzięki stabilnemu momentowi obrotowemu motoreduktorów,
-
płynna regulacja prędkości liniowej w zakresie 100–1200 mm/min,
-
regulacja rozstawu rolek dopasowana do modelu (manualna, śruba trapezowa, pociągowa lub śruby ustalające),
-
osłony przekładni zabezpieczające przed pyłem i odpadami spawalniczymi,
-
możliwość zastosowania wymuszonego chłodzenia silników przy pracy pod dużym obciążeniem,
-
zasilanie 230 V lub 3×400 V (w zależności od modelu),
-
bogata oferta akcesoriów dodatkowych (m.in. enkodery, torowiska, panele sterownicze).
Zastosowanie
Obrotniki rolkowe serii HOBR znajdują szerokie zastosowanie na stanowiskach spawalniczych i montażowych przeznaczonych do obróbki elementów cylindrycznych, rur oraz zbiorników.
Przykładowe zastosowania obejmują spawanie i montaż:
-
rur i rurociągów przemysłowych,
-
zbiorników ciśnieniowych i bezciśnieniowych,
-
silosów oraz walczaków,
-
cystern i wież wiatrowych,
-
innych wielkogabarytowych konstrukcji walcowych.
Dostępne modele
|
Model |
Nośność |
Ilość kół napędowych |
Ilość kół na sekcję |
Prędkość liniowa |
Regulacja rozstawu rolek |
Średnica elementu |
Zasilanie |
|
HOBR-3T |
3000 kg |
1 szt. |
2 szt. |
120–1200 mm/min |
manualna |
30–2500 mm |
230 V |
|
HOBR-6T |
6000 kg |
2 szt. |
2 szt. |
120–1200 mm/min |
śruba trapezowa |
300–3600 mm |
3×400 V |
|
HOBR-12T |
12 000 kg |
2 szt. |
4 szt. |
120–1200 mm/min |
śruba trapezowa |
400–4000 mm |
3×400 V |
|
HOBR-20T |
20 000 kg |
4 szt. |
4 szt. |
120–1200 mm/min |
śruba pociągowa |
800–4000 mm |
3×400 V |
|
HOBR-30T |
30 000 kg |
6 szt. |
6 szt. |
120–1200 mm/min |
śruby ustalające |
1000–5000 mm |
3×400 V |
|
HOBR-50T |
50 000 kg |
6 szt. |
6 szt. |
120–1200 mm/min |
śruby ustalające |
1000–6000 mm |
3×400 V |
|
HOBR-75T |
75 000 kg |
8 szt. |
8 szt. |
100–1000 mm/min |
śruby ustalające |
1000–7000 mm |
3×400 V |
|
HOBR-100T |
100 000 kg |
8 szt. |
8 szt. |
100–1000 mm/min |
śruby ustalające |
1000–8000 mm |
3×400 V |
Wyposażenie opcjonalne i akcesoria
Dla zwiększenia funkcjonalności i precyzji pracy, urządzenia serii OBR mogą zostać doposażone w dodatkowe elementy technologiczne:
-
Enkodery – umożliwiają precyzyjne określenie i kontrolę pozycji obracanego elementu,
-
Torowisko – dostępne w wersji z przesuwem automatycznym lub manualnym,
-
Wolnostojący panel sterowniczy – ułatwiający komfortową obsługę ze stanowiska operatora,
-
Dodatkowe osłony – podwyższające bezpieczeństwo i trwałość podzespołów w trudnych warunkach spawalniczych.
Dobór odpowiedniego modelu
Wybór odpowiedniego obrotnika rolkowego powinien uwzględniać przede wszystkim masę oraz średnicę obracanego elementu, a także oczekiwaną prędkość liniową i sposób regulacji rozstawu rolek.
Szeroki zakres dostępnych wariantów pozwala idealnie dopasować obrotnik do wymogów konkretnego procesu produkcyjnego. W przypadku nietypowych wymagań technicznych istnieje możliwość przygotowania spersonalizowanego rozwiązania.
Potrzebujesz obrotnika dopasowanego do Twoich potrzeb?
Skontaktuj się z nami. Pomożemy dobrać odpowiedni model serii OBR do masy, wymiarów oraz wymagań technologicznych obracanego elementu.
