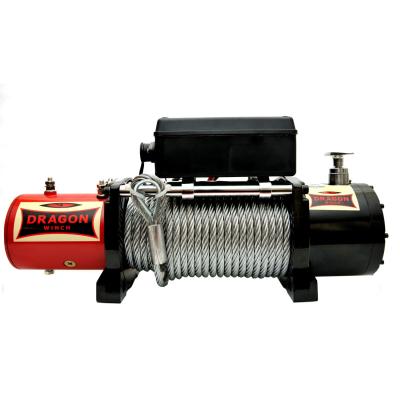

Wyciągarka samochodowa Maverick DWM 10000 HD: do zastosowania w samochodach terenowych, użytkowych.
|
Charakterystyka:
-
mocna stalowa konstrukcja odporna na działanie atmosferyczne,
-
napięcie 12V,
-
moc 6,8 km,
-
uciąg 4536 kg,
-
przekładnia trójstopniowa planetarna,
-
redukcja 216:1,
-
rodzaj hamulca dynamiczny,
-
długość liny stalowej 28 m,
-
długość liny syntetycznej 26 m,
-
wymiary 535 mm x 160 mm x 245 mm,
-
rozstaw śrub montażowych 254 mm x 114 mm,
-
waga 39 kg.
|
  |
|
Zestaw zawiera:
-
lina stalowa lub syntetyczna,
-
hak,
-
zestaw sterowania wraz z okablowaniem,
-
prowadnica 4-rolkowa lub ślizgowa,
-
pilot przewodowy,
-
pilot bezprzewodowy,
-
śruby montażowe.
|
|
Normy:
-
Dyrektywa 89/336/CE dot. kompatybilności elektromagnetycznyej z późniejszymi zmianami,
-
Dyrektywa 2006/95/WE,
-
Dyrektywa EN 60204-1:2010,
-
Dyrektywa EN 50580:2012,
-
Dyrektywa EN 61029-1:2009.
|
|
|
Szybkość zwijania liny i pobór prądu: (pierwsza warstwa liny na bębnie) |
|
obciążenie liny [kg] |
brak |
910 |
1814 |
4536 |
|
prędkość liny [m/min] |
8 |
4,5 |
3,5 |
2,5 |
|
pobór prądu 12 V [A] |
70 |
150 |
217 |
4 |
|
|
Siła uciągu w zależności od warstwy liny |
|
warstwa liny |
1 |
2 |
3 |
4 |
|
uciąg liny [kg] |
4536 |
3653 |
3004 |
2570 |
|
ilość liny na bębnie [m] |
4,8 |
12 |
21 |
28 |
|
Parametry techniczne |
|
A dł. wyciągarki [mm] |
535 |
|
B szer. wyciagarki [mm] |
160 |
|
C wys. od podstawy najwyższego punktu wyciagarki [mm] |
245 |
|
D rozstaw otworów montażowych (długość) [mm] |
254 |
|
E rozstaw otworów montażowych (szerokosć) [mm] |
114 |
|
F dł. bębna (wewnętrzna) [mm] |
224 |
|
G średnica bębna [mm] |
64 |
|
H dł. silnika [mm] |
155 |
|
I dł. przekładni [mm] |
110 |
|
J wys. od podstawy do górnej krawędzi przekładni [mm] |
152 |
|
K wys. od podstawy do górnej krawędzi dźwigni przekładni [mm] |
198 |
|
L grubość stóp montażowych [mm] |
33 |
